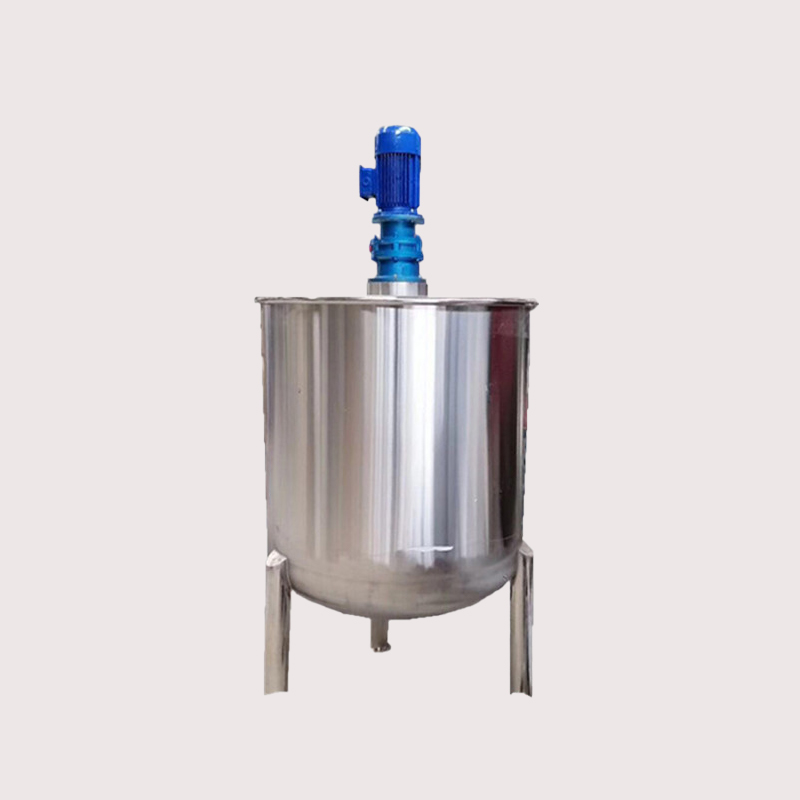

点击图片查看原图
主要技术及结构性能
1、容积：50L、100L、200L、300L、500L、600L、1000L～5000L。
2、加热方式：采用电热棒插入夹套内，加热均匀无冷区。夹套内注入导热油或水为加热介质，产生热能对罐内物料进行加热。
3、物料加热温度：≤100℃；物料加热时间：30min～90min(视工艺需要)。
4、温度控制：采用电热偶测量温度与温控仪连接进行测控温度，并可调节物料温度的高低。
5、罐体：内表面镜面抛光处理，粗糙度Ra≤0.4µm。
6、上盖：为两扇可开式活动盖，便于清洗，内外表面镜面抛光处理(粗糙度Ra≤0.4µm)。
7、内罐底结构：经旋压加工成R角，与内罐体焊接、抛光后无死角，放净物料无滞留。
8、夹套形式：全夹套，用于加入导热油或水，使工作时达到升温和降温的目的。
9、保温材料：采用填充珍珠棉、岩棉或聚氨酯浇注发泡，保持与外界的温差，达到隔热保温效果。
10、外壳体表面处理方式：镜面抛光或2B原色亚光或2B磨砂面亚光处理。
11、搅拌装置：顶部中心搅拌，减速机输出轴与搅拌桨轴采用活套连接，方便拆装与清洗。
12、搅拌转速：15～120r/min(定速)；搅拌桨形式：框式、锚式、桨叶式、涡轮式等(按工艺要求)。
13、支脚形式：圆管式或悬挂支耳式。
14、设备配置：电气控制箱、温控仪、料液进出口、介质进出口(进、排油)、放空口(溢油孔)等。
15、材质：内罐体SUS304或SUS316L；夹套为Q235－B或SUS304；外保护壳体为SUS304。
16、各进出管口工艺开孔与内罐体焊接处均采用翻边工艺圆弧过渡，光滑易清洗无死角，外表美观。
反应釜是综合反应容器，根据反应条件对反应釜结构功能及配置附件的设计。从开始的进料-反应-出料均能够以较高的自动化程度完成预先设定好的反应步骤，对反应过程中的温度、压力、力学控制(搅拌、鼓风等)、反应物/产物浓度等重要参数进行严格的调控。其结构一般由釜体、传动装置、搅拌装置、加热装置、冷却装置、密封装置组成。相应配套的辅助设备:分馏柱、冷凝器、分水器、收集罐、过滤器等。
